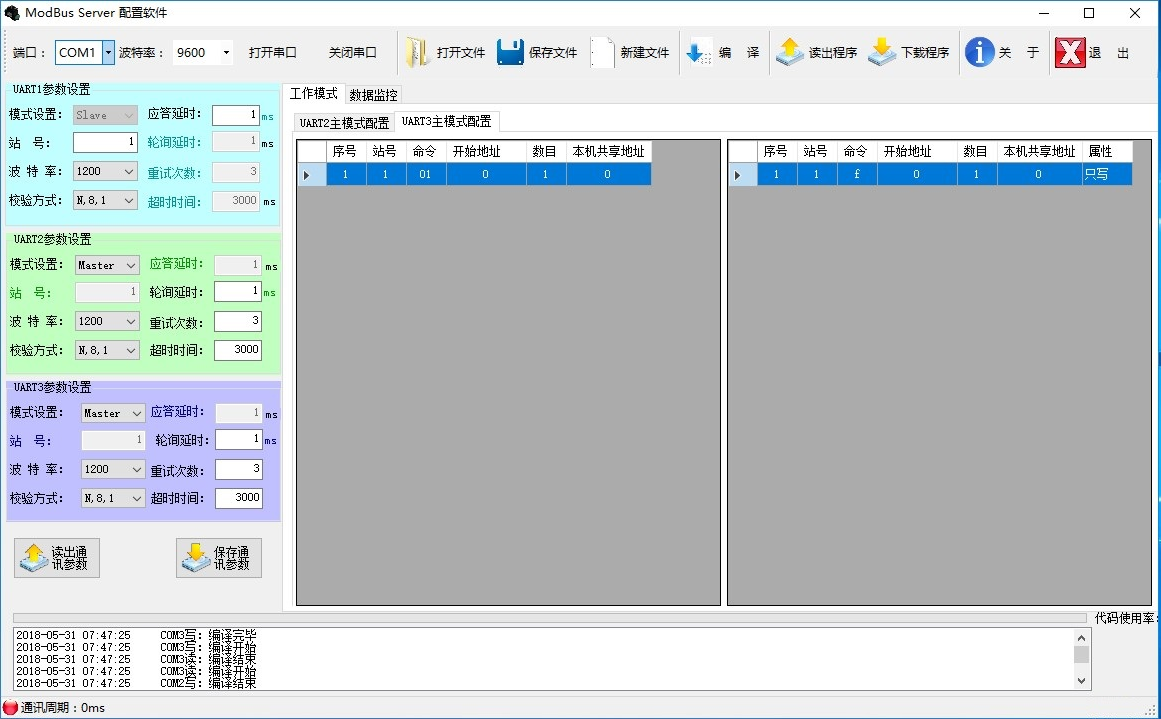

每个通讯口, 都可以由配置软件进行站号, 波特率, 校验方式,数据位, 停止位的设定。
通讯速率: 支持 1200,2400,4800,9.6K,19.2K,38.4K,57.6K,115.2K。
数据位及校验方式: 支持 N-8-1, E-8-1, O-8-1, N-8-2;

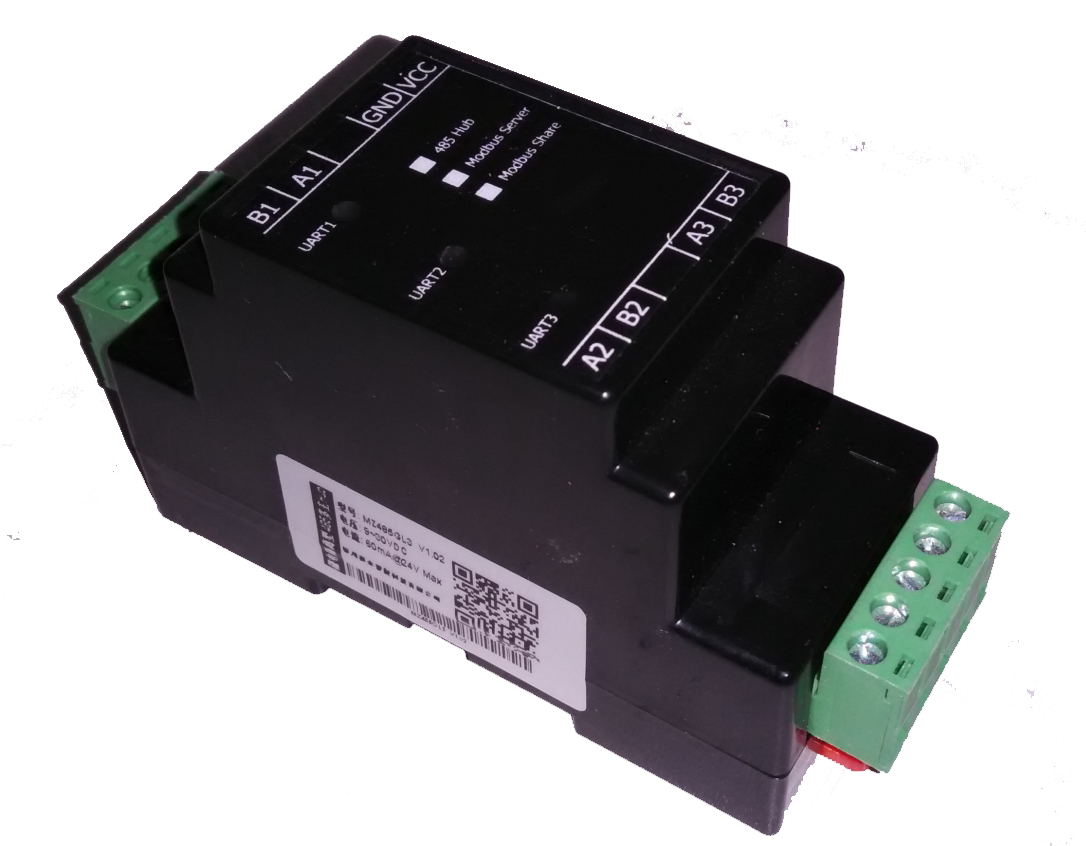

通讯口的模式: UART1 固定为从模式, UART2, UART3, 可以设定为主模式和从模式。
主模式(Master): 即该口作为主机模式, 其根据内部设定的程序进行主动询问下挂从机。
从模式(Slave) : 即该口作为从机模式, 其根据所接入主机的询问命令进行应答。
具有 512 个 16 位一般寄存器(非掉电保存寄存器) 。 地址范围为 0x0000-0x01ff。
具有 512 个 16 位镜像寄存器, 可以设定为一般寄存器使用,也可设定为 EEprom 的镜像。地址范围为 0x0200-0x03ff。将 0x8019设定为零时, 将作为一般寄存器使用。
作为主模式的话, 内部有 511 条可供配置的功能。
